Tunnel Cubes einlagig
BIG HOLLOW CUBES
(TUNNEL CUBES)
Großformatige Hohlformkörper mit einem Steg an einer Würfelkante
als Bauelemente einlagiger Schutzschichten auf stabiler Unterkonstruktion (links)

oder in mehrlagiger Anordnung in Stapelbauweise (unten).

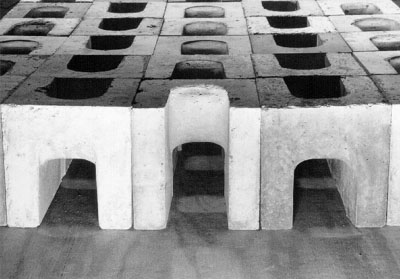

Tunnel Cubes zweilagig

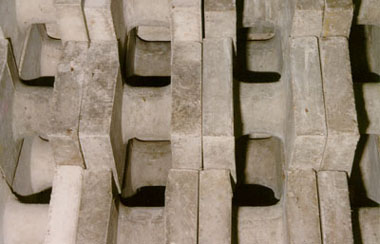

Tunnel Cubes in Stapelbauweise
Wellenenergie an Böschungen
Die hydaulische Effektivität von Hohlformkörpern in regelmäßiger Anordnung ist an wellenbelasteten Böschungen um so größer, je größer ihre Abmessungen relativ zur Wellenlänge und der Hohlraumanteil gewählt werden.

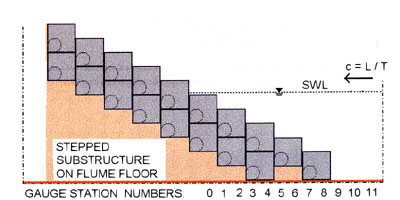

Modellergebnisse für die dargestellte Böschungsstruktur (1:2) in regelmäßiger Stapelung von Hohlformkörpern mit einem Hohlraumanteil von 39%:

  • Reflexionskoeffizienten:
    0,1 <= CR <= 0,3
    je nach Wellenlänge (bzw. Frequenz)

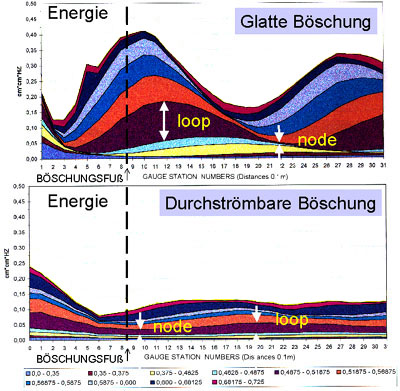

  • Wellenenergie am Böschungsfuß: 25% derjenigen an einer ebenen Böschung.
